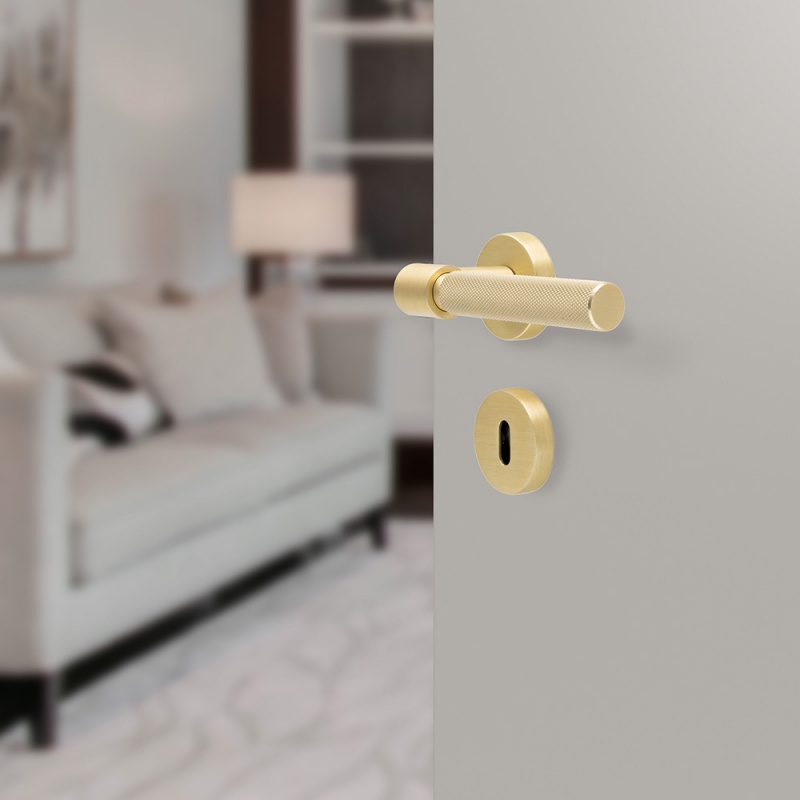

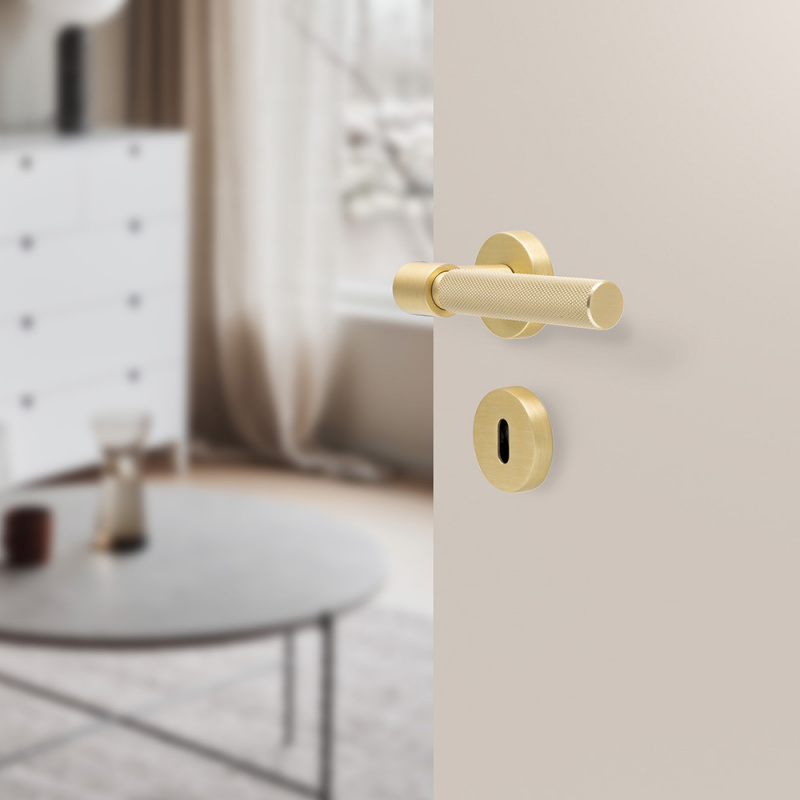

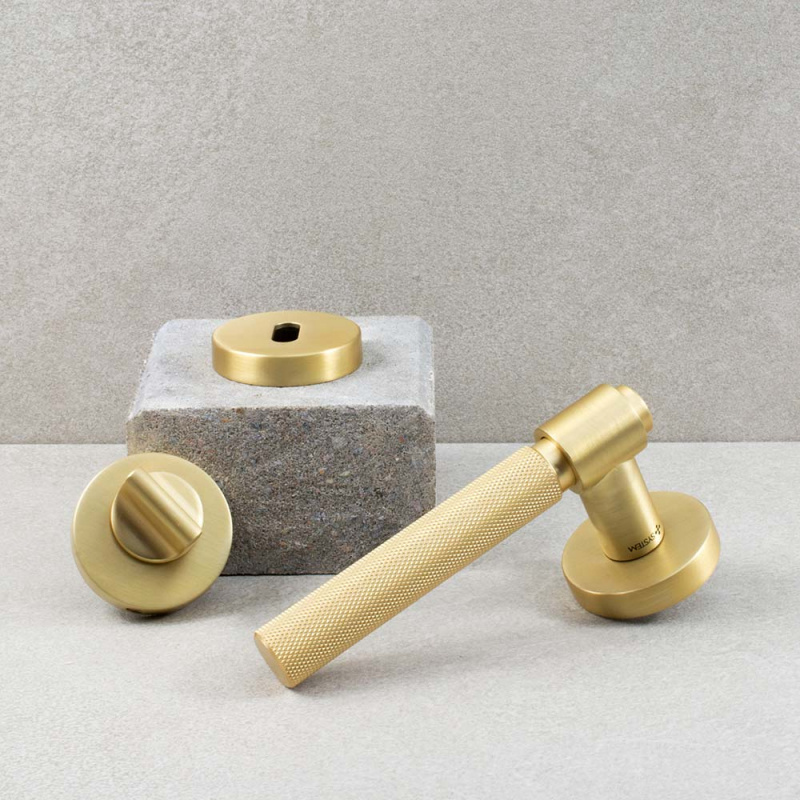

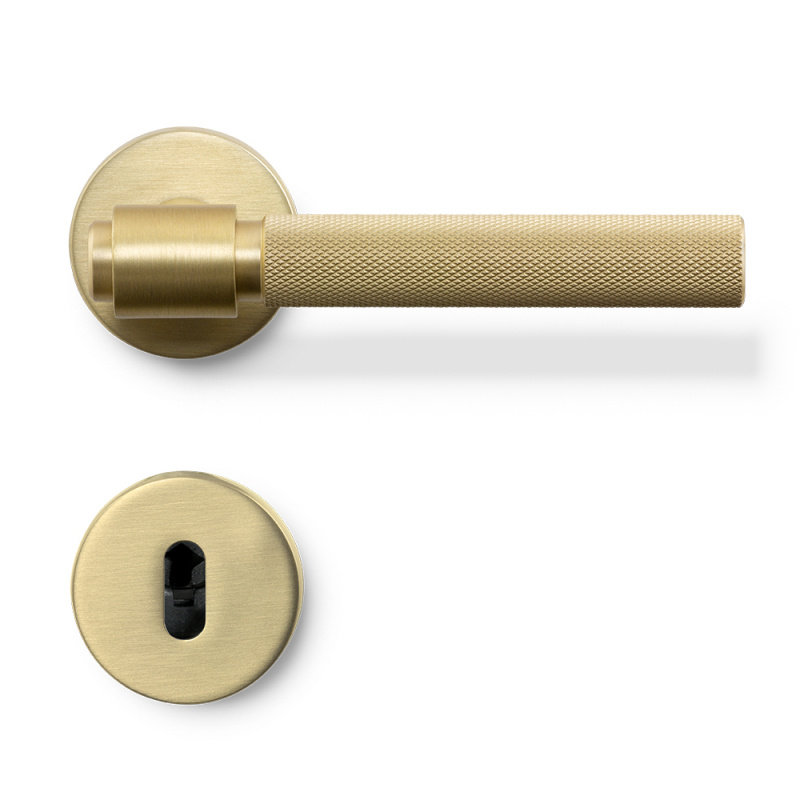

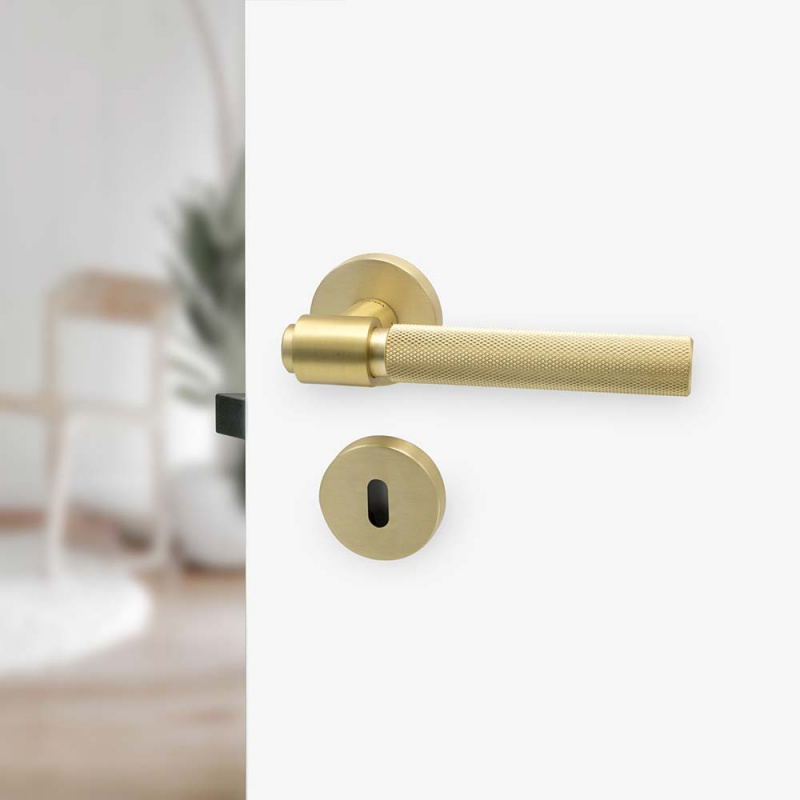

Dörrhandtag Helix 200 - Mässing
dorrhandtag-helix-massingLättrat återfjädrande dörrhandtag med en rå känsla av elegant industrialism
Dörrhandtag Helix 200 har en lättrad yta som sticker ut och ger en behaglig känsla vid beröring. Helix 200 matchar flera tidigare serier, bland annat Helix & Pitch samt Crest & Flat. Passar utmärkt för alla dörrar inomhus. Dörrhandtaget är återfjädrande vilket gör att det alltid går tillbaka till sin grundposition. Dold skruvinfästning.

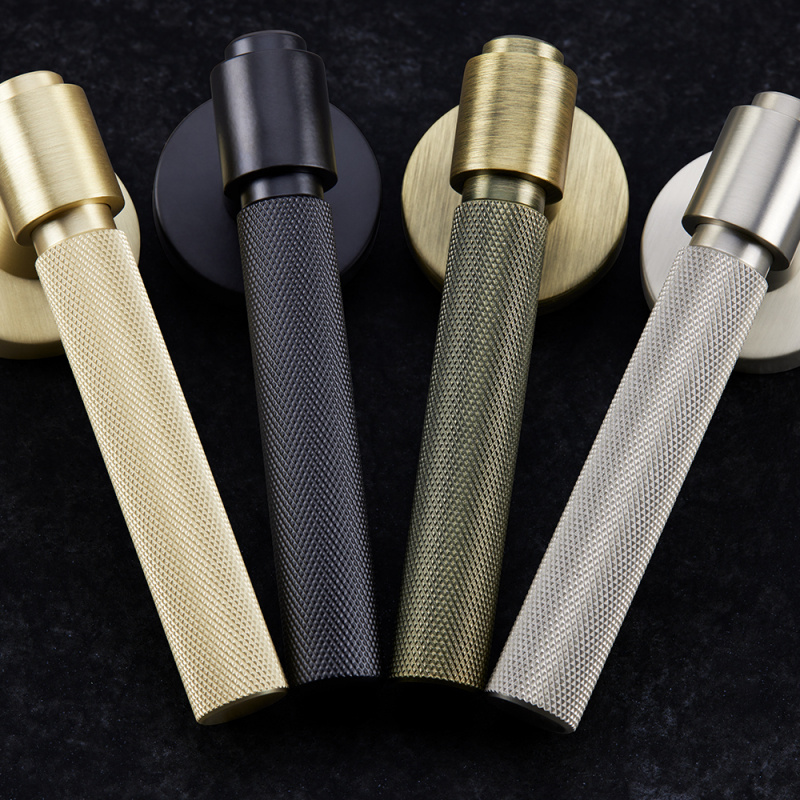

Dörrhandtaget finns i flera olika utföranden. Dörrhandtaget och nyckelskylten passar till dörrar som är 35–48 mm djupa.
Dörrhandtag Helix 200 har en lättrad yta som sticker ut och ger en behaglig känsla vid beröring. Helix 200 matchar flera tidigare serier, bland annat Helix & Pitch samt Crest & Flat. Passar utmärkt för alla dörrar inomhus. Dörrhandtaget är återfjädrande vilket gör att det alltid går tillbaka till sin grundposition. Dold skruvinfästning.
Dörrhandtaget finns i flera olika utföranden. Dörrhandtaget och nyckelskylten passar till dörrar som är 35–48 mm djupa.
Välj mellan produkter som passar till dörrar med modullås eller låskistor i skandinavisk eller europeisk standard

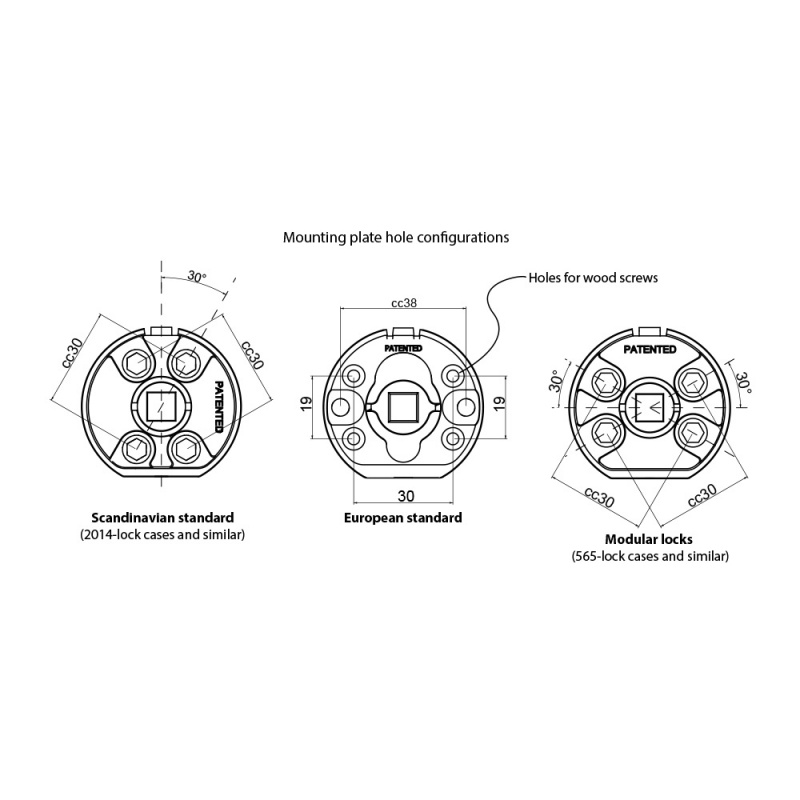

Dörrhandtag Helix 200 finns för dörrar med modullås (låshus 565 eller liknande) eller låskistor i skandinavisk standard (låskista 2014 eller liknande) samt europeisk standard (cc38mm).
Standard nyckelskylt och komplett monteringssats är inkluderad.
Se övrigt under produktinformation.
- Specifikationer
-
Artikelbredd: 52 mm Artikeldiameter: 52 mm Artikeldjup: 65 mm Artikellängd: 150 mm Material: Aluminium Utförande: Borstad mässing - Skötselråd
- Montering och installation
Montering av dörrhandtag
1. Centrera fyrkantsstaven i låset.
2. Skruva fast monteringsbrickorna med medföljande skruv och hylsa. Skruva in dem successivt diagonalt, lite åt gången.
3. Ta ut fyrkantsstaven och använd den för att bända loss styrbrickan som sitter i mitten av monteringsbrickorna.
4. Centrera åter fyrkantsstaven. Kontrollera så att den urgröpta delen av spåret är vänd så att den kommer möta stoppskruven i handtagen. Tryck fast handtagen så att det klickar fast i klacken på monterinsbrickornas översida.
5. Skruva i och spänn samtliga fyra stoppskruvar. De mindra stoppskruvarna ska monteras i rosetterna medan de större ska monteras i själva handtaget.
Montering av nyckelskylt
1. Skruva fast monteringsbrickorna med medföljande skruv och hylsa.
2. Tryck fast ytterdelarna så att det klickar fast i klacken på monterinsbrickornas översida.
3. Skruva i och spänn samtliga stoppskruvar.
Se hela monteringsinstruktionen här.-
-
-
-
-
- Material och finish
- Dokumentation
- Installationsmanual
- Produktblad
-
Länk till produktdatablad »
