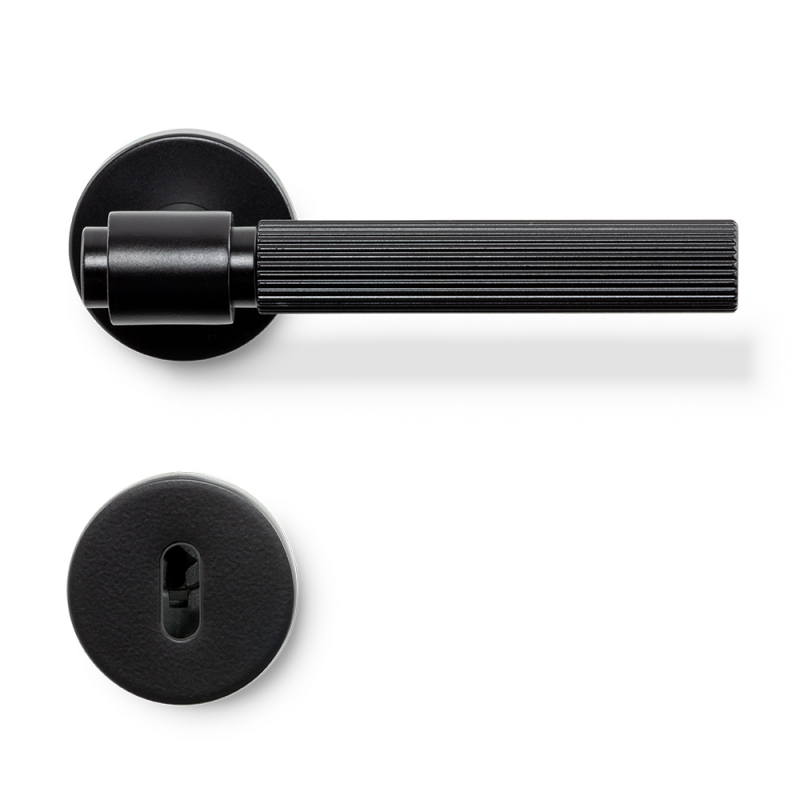

Dörrhandtag Helix 200 Stripe - Europeisk standard - Mattsvart

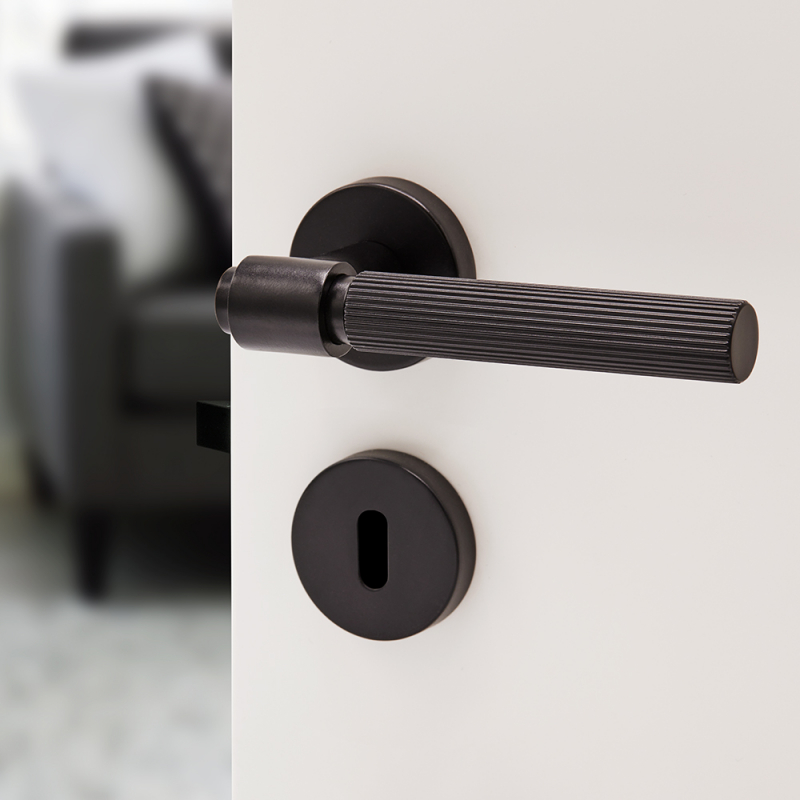

752010-41EHelix Stripe passar utmärkt för alla dörrar inomhus och kan kombineras med andra dörrtillbehör och produkter ur vårt Helix Stripe-sortiment.

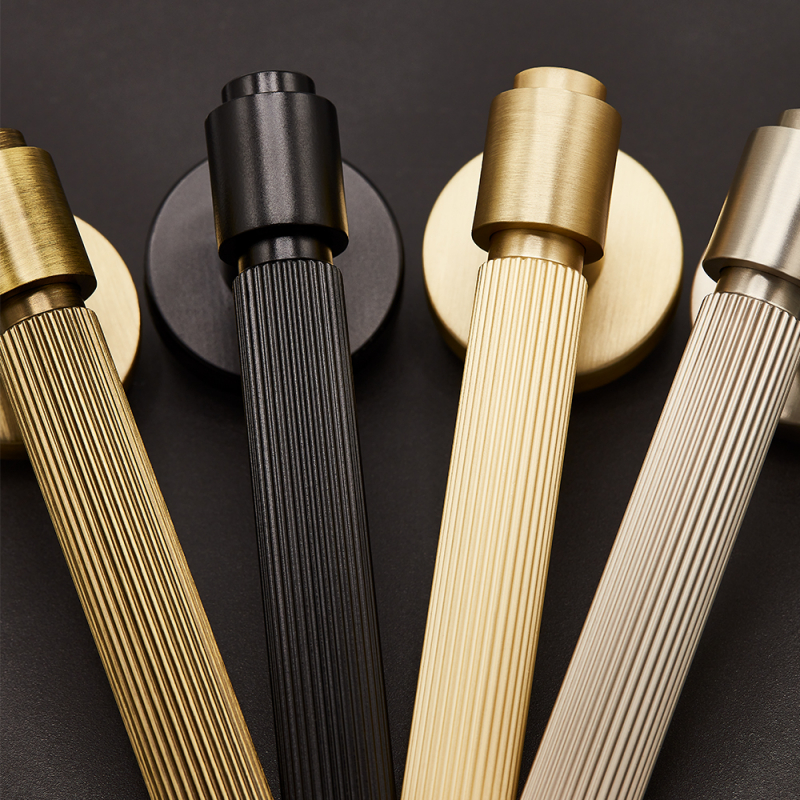

Dörrhandtaget finns i flera olika utföranden. Dörrhandtaget och nyckelskylten passar till dörrar som är 35-48 mm djupa.
Välj mellan produkter som passar till dörrar med modullås eller låskistor i skandinavisk eller europeisk standard
Dörrhandtag Helix 200 Stripe finns för dörrar med modullås (låshus 565 eller liknande) eller låskistor i skandinavisk standard (låskista 2014 eller liknande) samt europeisk standard (cc38mm).
Standard nyckelskylt och komplett monteringssats är inkluderad.
Se övrigt under produktinformation.
- Specifikationer
-
Artikelbredd: 52 mm Artikeldiameter: 52 mm Artikeldjup: 65 mm Artikellängd: 150 mm Material: Aluminium - Skötselråd
- Montering och installation
Montering av dörrhandtag
1. Centrera fyrkantsstaven i låset.
2. Skruva fast monteringsbrickorna med medföljande skruv och hylsa. Skruva in dem successivt diagonalt, lite åt gången.
3. Ta ut fyrkantsstaven och använd den för att bända loss styrbrickan som sitter i mitten av monteringsbrickorna.
4. Centrera åter fyrkantsstaven. Kontrollera så att den urgröpta delen av spåret är vänd så att den kommer möta stoppskruven i handtagen. Tryck fast handtagen så att det klickar fast i klacken på monterinsbrickornas översida.
5. Skruva i och spänn samtliga fyra stoppskruvar. De mindra stoppskruvarna ska monteras i rosetterna medan de större ska monteras i själva handtaget.
Montering av nyckelskylt
1. Skruva fast monteringsbrickorna med medföljande skruv och hylsa.
2. Tryck fast ytterdelarna så att det klickar fast i klacken på monterinsbrickornas översida.
3. Skruva i och spänn samtliga stoppskruvar.
Se hela monteringsinstruktionen här.-
-
-
-
-
