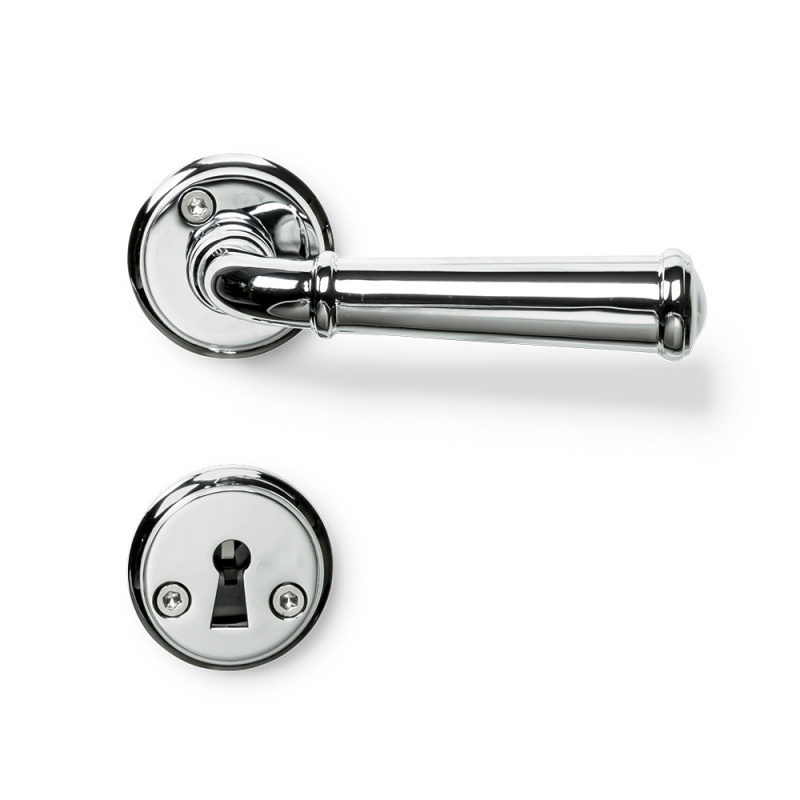

Dörrhandtag Hampton - Krom
75005-41Passar på dörrar som har en dörrbladstjocklek på 35-60 mm.
Nyckelskylt och komplett monteringssats ingår.
Se produktblad nedan för monteringsanvisningar.
- Specifikationer
-
Artikelbredd: 24,5 mm Artikeldiameter: 49 mm Artikeldjup: 67 mm Artikellängd: 118 mm C/C-mått: 30 mm - Skötselråd
- Montering och installation
Montering av dörrhandtag
1. För att handtaget ska sitta på bästa sätt är det viktigt att fyrkantsstaven är centrerad i dörren vid montering.
2. Placera ena handtagshalvan på fyrkantsstaven. Spänn fast stoppskruven så att spetsen punkterar fyrkantsstaven.
3. Kapa skruvarna till lämplig längd så att de går minst 5 mm in i hylsorna när de är monterade. Tänk på dörrens och rosetternas tjocklek.
4. Placera den andra delen av handtaget på fyrkantsstaven. Se till att hylsornas åttakantiga del passar korrekt i de åttakantiga hålen.
5. Använd medföljande skruvar och hylsor för att spänna ihop de båda handtagsdelarna med en insexnyckel.
6. Dra åt stoppskruven med hjälp av en insexnyckel tills spetsen punkterar fyrkantsstaven.
Montering av nyckelskylt
1. Kapa skruvarna till lämplig längd så att de går minst 5 mm in i hylsorna när de är monterade. Tänk på dörrens och rosetternas tjocklek.
2. Placera rosetterna tätt mot dörren. Börja med att placera hylsorna så att den åttakantiga delen passar rätt i de åttakantiga hålen.
3. Använd de medföljande skruvarna och hylsorna för att fästa nyckelskyltarna med en insexnyckel.
Se hela monteringsinstruktionen här.-
-
-
-
-
- Material och finish
- Dokumentation
- Installationsmanual
- Produktblad
